隨著工業自動化進程的日益加快，越來越多的自動化設備得到廣泛使用。特別是對于危險度高、勞動強度大、易疲勞的作業場所實現自動化生產顯得日趨緊迫。自動化設備中有大量的配線、配管需要得到保護，使其在穩定、安全的工作環境中運行。由于塑料拖鏈一般應用在機床、機械等的電纜、油管、氣管、水管、風管上，起到牽引和保護的作用，因此拖鏈在機床、機械臂等技術領域用得非常廣泛。
    目前的拖鏈都是由若干依次連接的鏈節，所述鏈節包括呈相同設置的左、右側板以及呈相同設置的上、下蓋板，上、下蓋板均兩端分別固定連接左、右側板并扣合圍成用于線纜穿過的線腔。由于通常采用固定連接的方式來連接左右側板和上下蓋板，所以在鏈節擺動或者轉動的時候，都是依靠相互連接的鏈節之間的塑性變形來完成的，拖鏈擺動的范圍比較有限，可周轉的范圍很小，不適合較小角度的放置并布置線纜，再者是直接采用過盈配合或者鉚接等方式連接的，連接結構比較簡單，過盈鉚接容易因?yàn)殚L期的扭轉擺動使用而脫離連接，再者拆裝的時候也非常不方便。
    針對現有技術存在的不足，本實用新型的目的在于提供一種新型的塑料拖鏈，該種拖鏈在任意兩相鄰的鏈節具有穩定的連接的時候，還能夠保證拖鏈整體具有較大的擺動范圍。

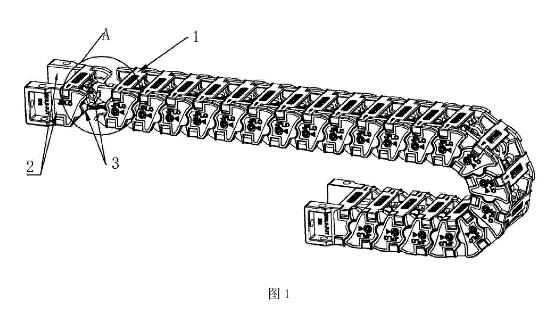

    1.一種新型的塑料拖鏈，包括若干依次連接的鏈節，所述鏈節包括呈相同設置的左、右側板以及呈相同設置的上、下蓋板，上、下蓋板均兩端分別連接左、右側板并扣合圍成用于線纜穿過的線腔，其特征在于：任意一側板上端和下端均設有卡塊結構，上、下蓋板對應設有卡爪結構，所述卡塊結構和卡爪結構卡接，任意一側板的一端開設有至少兩個擺動滑槽，另一端設有用于連接同側的相鄰側板的擺動滑槽的擺動滑塊，任意兩相鄰的擺動滑槽間開設有定位凹槽，任意兩相鄰的擺動滑塊設有定位卡條，所述定位片條和定位凹槽一一對應卡接。

    2.根據權利要求1所述的新型的塑料拖鏈，其特征在于：所述擺動滑槽開設于左、右側板的相對面上，所述擺動滑塊開設于左、右側板背向的面上。

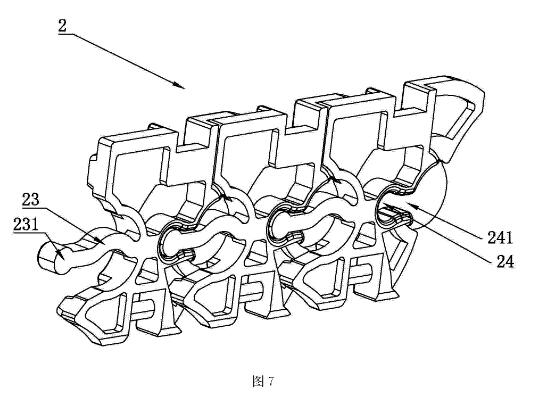

    3.根據權利要求2所述的新型的塑料拖鏈，其特征在于:所述定位卡條呈波浪形設置，其一端一體連接于兩擺動滑塊間，另一端設置有球形定位塊，所述定位凹槽呈用于過盈卜接定位塊的半球形設置，該定位凹槽開設有用于卡接定位卡條的收縮缺口。

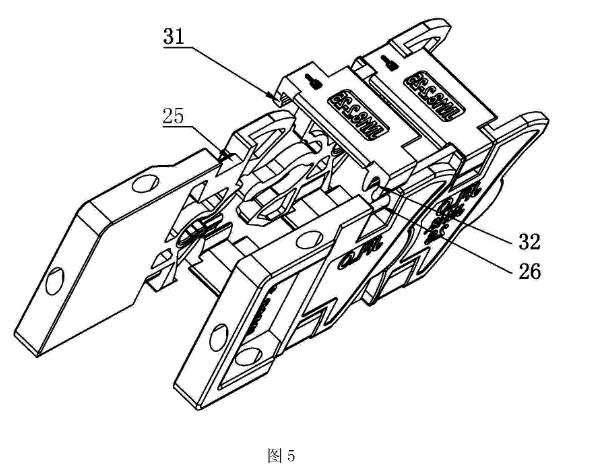

    4.根據權利要求2或3所述的新型的塑料拖鏈，其特征在于:所述卡塊結構包括左側板對應上蓋板的一端開設的橫向勾槽以及左側板對應下蓋板的一端設有的縱向卡塊；所述卡塊結構包括用于與橫向勾槽卡勾連接的倒鉤部以及用于與縱向卡塊卡接的卡爪；所述倒鉤部和卡爪分別設置在上蓋板的兩端；任意一蓋板的倒鉤部連接任意一側板的橫向勾槽，該蓋板的卡爪卡接另一側板的縱向卡塊。

    5.根據權利要求4所述的新型的塑料拖鏈，其特征在于：任意一側板的橫向勾槽開設于該側板背向另一側板的一面，且該橫向勾槽遠離縱向卡塊的一端設有用于與倒鉤部卡接的卡臺。
    6.根據權利要求5所述的新型的塑料拖鏈，其特征在于：任意一側板設有橫向勾槽的另一端開設有卡接缺口，所述縱向卡塊設于該卡接缺口內，且所述縱向卡塊的兩端分別與卡接缺口的內壁固定連接，所述縱向卡塊與卡接缺口的底壁間設有卡接間隙。
